Dvouvřetenový CNC soustruh ATMC 25S2M2T2Y Fanuc / Siemens

Úvod
CNC soustruh Fanuc / Siemens
Dvouvřetenový CNC soustruh ATMC 25S2M2T2Y Fanuc / Siemens

Zásobník poháněný servo pohonem, 40 bodů pro upnutí nástroje
Stroj je osazen dvěma vřeteny s hydraulickým upínáním
Možnost osazení poháněnými nástroji
Dynamika vřeten dosahuje i při nízkých otáčkách vysokých kroutících momentů
Samostatný pohyb osy Y, nesyntetická osa
Nástrojová sonda

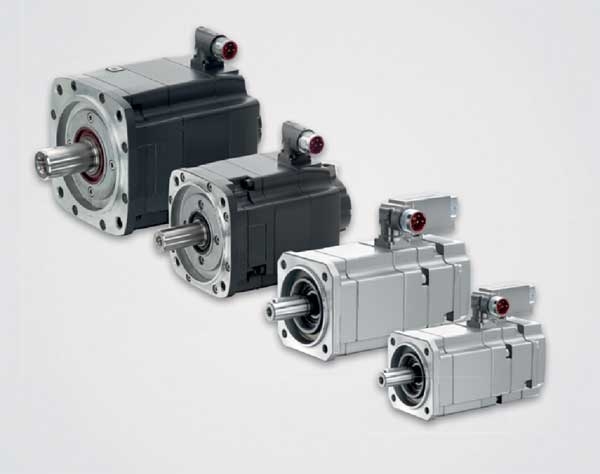

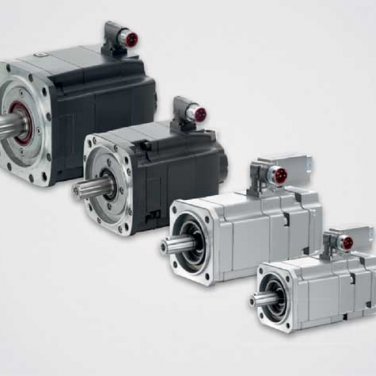

Stroj je osazen servopohony Fanuc / Siemens

Cenová nabídka

Nabídka financování

Dotaz k produktu

Základní cena 7 200 000 Kč

ZÁKLADNÍ VÝBAVA

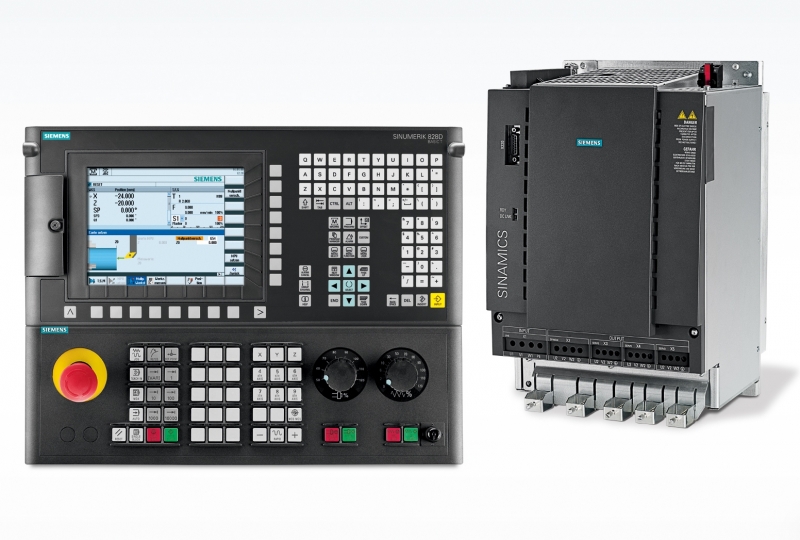

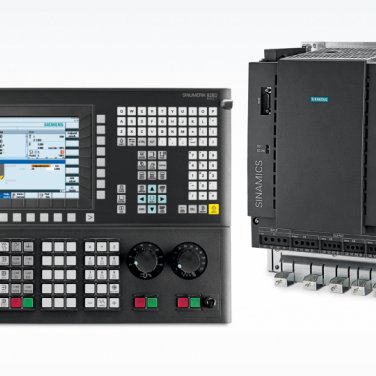

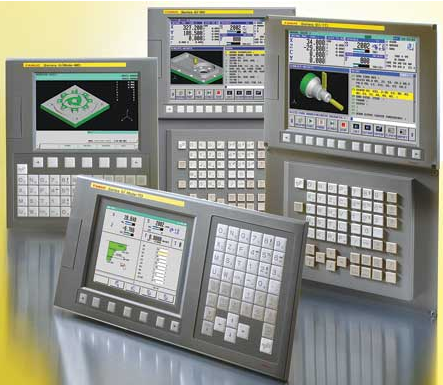

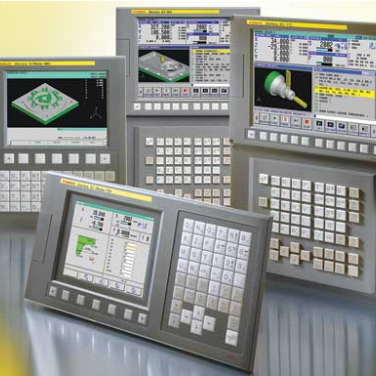

Fanuc 0i-mate TC CNC systém / Siemens 828D
3 čelisťové hydraulické sklíčidlo
osy X, Z jsou uložené na lineárních vedeních
zásobník s 10/10 pozicemi (vnitřní, venkovní)
hydraulický automatický posuvný koník
pohon vřetene Fanuc / Siemens
2 držáky nožů

PŘÍPLATKOVÁ VÝBAVA

kleštinové upínání
sonda (Renishaw)
dílenské programování Fanuc (Manual Guide) / Siemens (ShopTurn)
vynašeč třísek (včetně nádoby pro separaci emulze)
vnější a vnitřní upínací prvky pro upínání nožů
automatický podavač materiálu

Technická specifikace

Max. průměr nad ložem	360 mm
Max. průměr obrobku	360 mm
Vzdálenost vřetena koníka	20-820 mm
Max. délka suportu	715 mm
Max. průchod vřetenem	76 mm
Pojezd osy X1/X2	245/210 mm
Pojezd osy Y	±50 mm
Pojezd osy Z1/Z2	800/800 mm
Pojezd osy W	780 mm
Rychloposuv X/Z	20000/20000 mm/min
Rychloposuv Y	18000 mm/min
Rychloposuv W	15000 mm/min
Otáčky vřetena	30-4000 ot/min
Hlava vřetena	A2-8
Motor vřetena	15/22 kW
Hydraulické sklíčidlo	254 mm
Počet pozic v zásobníku	12 ks
Naháněné nástroje	BMT65
Upínací rozměr nástroje	◊25 / Ø 40 mm
Čas pro výměnu nástroje	0,5 s
Opakovatelná přesnost polohování	± 0,004 s
Motor zásobníku	5,5/7,5 kW
Celkové rozměry - neobsahují vynašeč třísek	4050x2400x2400 mm
Hmotnost	11000 kg
