CNC soustruh ATMC25E Fanuc / Siemens

Úvod
CNC soustruh Fanuc / Siemens
CNC soustruh ATMC25E Fanuc / Siemens

Zásobník poháněný servo pohonem, 40 bodů pro upnutí nástroje
Stroj je osazen dvěma vřeteny s hydraulickým upínáním
Možnost osazení poháněnými nástroji
Dynamika vřeten dosahuje i při nízkých otáčkách vysokých kroutících momentů
Samostatný pohyb osy Y, nesyntetická osa
Nástrojová sonda
W osa

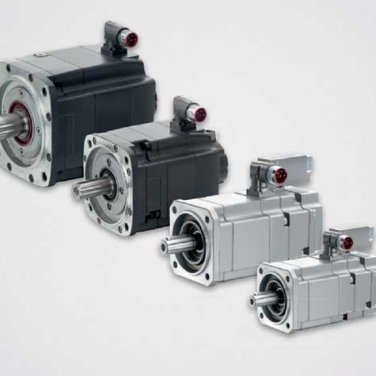

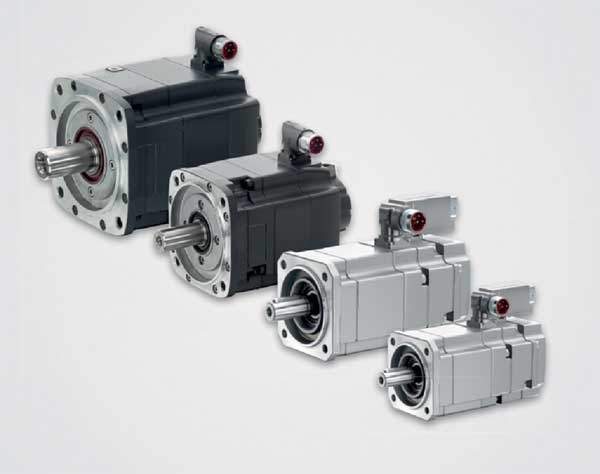

Stroj je osazen servopohony Fanuc / Siemens

Cenová nabídka

Nabídka financování

Dotaz k produktu

Základní cena 3 200 000 Kč

ZÁKLADNÍ VÝBAVA

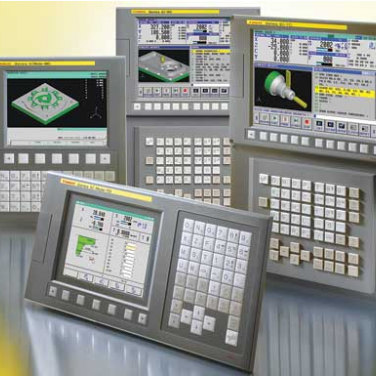

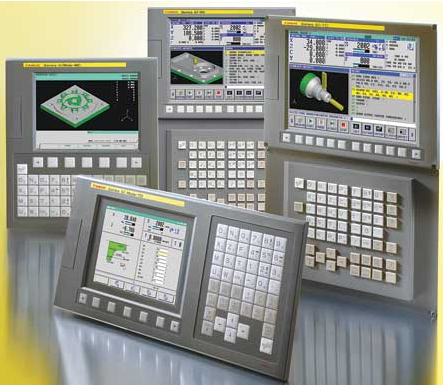

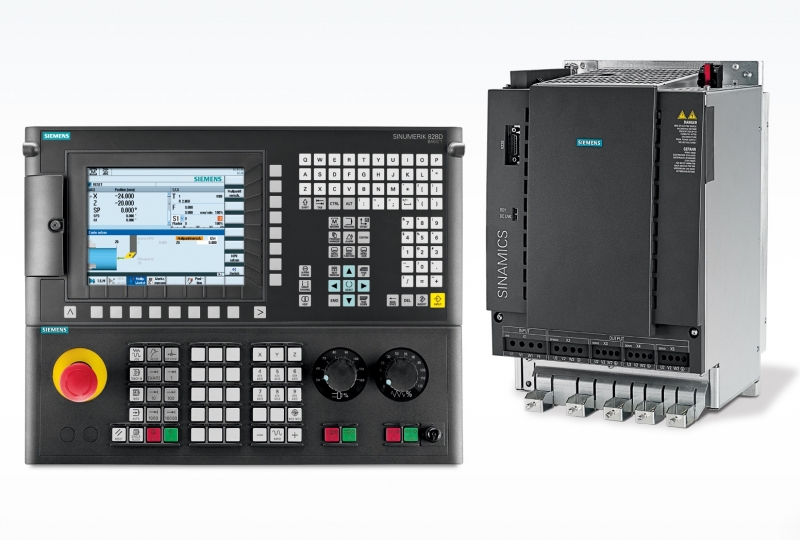

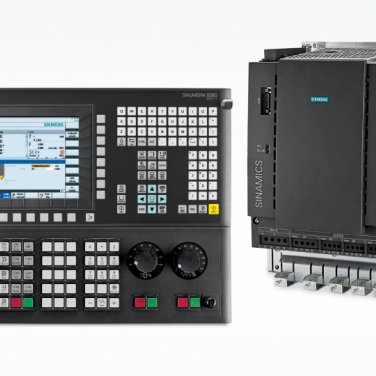

Fanuc 0i-mate TC CNC systém / Siemens 828D
3 čelisťové hydraulické sklíčidlo
osy X, Z jsou uložené na lineárních vedeních
zásobník s 10/10 pozicemi (vnitřní, venkovní)
hydraulický automatický posuvný koník
pohon vřetene Fanuc / Siemens
2 držáky nožů

PŘÍPLATKOVÁ VÝBAVA

kleštinové upínání
sonda (Renishaw)
dílenské programování Fanuc (Manual Guide) / Siemens (Shopturn)
vynašeč třísek (včetně nádoby pro separaci emulze)
vnější a vnitřní upínací prvky pro upínání nožů
automatický podavač materiálu

Technická specifikace

Max. průměr nad ložem	700 mm
Max. průměr obrobku	380 mm
Vzdálenost koníka a vřetene	105-655 mm
Max. délka suportu	650 mm
Max. průchod vřetenem	75 mm
Pojezd osy X	245 mm
Pojezd osy Z	600 mm
Pojezd osy W (koník)	550 mm
Rychloposuv osy X	20000 m/min
Rychloposuv osy Z	18000 m/min
Typ vedení	Lineární vedení
Otáčky vřetena	30-4000 ot/min
Hlava vřetena	A2-8
Motor vřetena	15/22 kW
Hydraulické sklíčidlo	254 mm
Kužel koníka	MT-5
Způsob pohonu koníka	hydraulický
Počet pozic v zásobníku	12 ks
Upínací rozměr nástroje	◊ 25 / Ø 40 mm
Naháněné nástroje	BMT65
Čas pro výměnu nástroje	0,35s
Opakovaná přesnost	± 0,004 s
Celkové rozměry (D x Š x V) - neobsahuje vynašeč třísek	3500x2000x1950 mm
Hmotnost	6500 kg
